Funzione
Definiamo il comportamento che vogliamo ottenere.
19762026
50 anni di Breakout
Programmable
Logic Breakout
Un videogioco ricostruito pensando prima alla macchina fisica che deve farlo esistere.
Funzione → circuito su carta → Digital → VHDL → FPGA → VGA → pixel.
LOGIC → VIDEO
CLK
COUNTER
COMPARE
RGB
THE QUESTION
Quale circuito deve esistere perché questa cosa accada?
01
L'IDEA
Non partiamo dal codice.
Per ogni comportamento del gioco ci fermiamo prima del VHDL e ragioniamo come se dovessimo costruire davvero quella funzione con componenti logici.
Come si memorizza la posizione della racchetta? Come si rileva un bordo? Come si cambia direzione? Come si scandiscono i pixel? Prima vengono contatori, comparatori, registri, segnali di clock e logica di controllo. Il VHDL arriva dopo: serve a descrivere una macchina che abbiamo già iniziato a pensare.
IL METODO
Sei passaggi. Una sola idea.
La stessa funzione attraversa rappresentazioni diverse, ma deve rimanere riconoscibile dall'inizio alla fine.

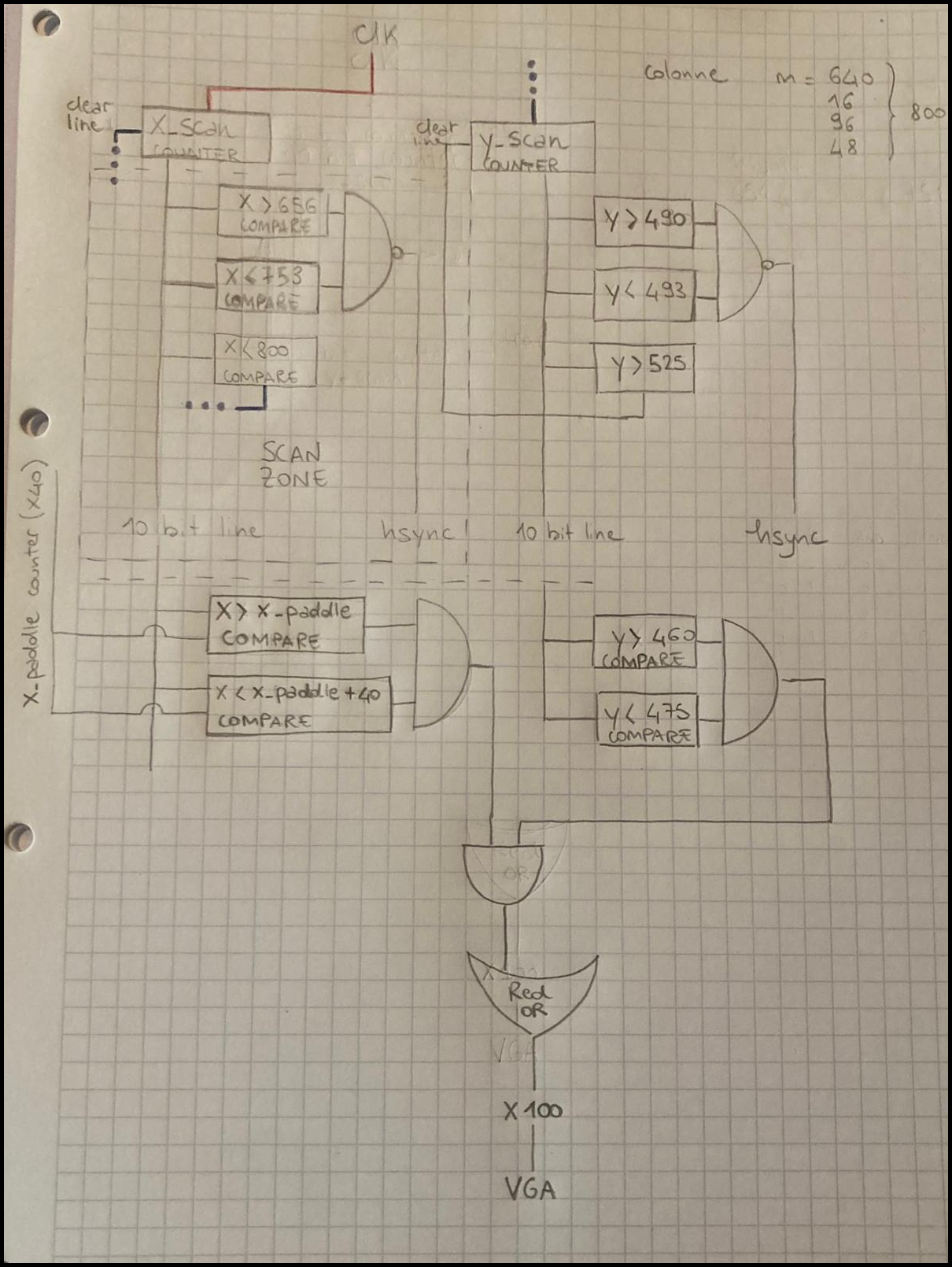

Carta
Disegniamo componenti, segnali e relazioni.

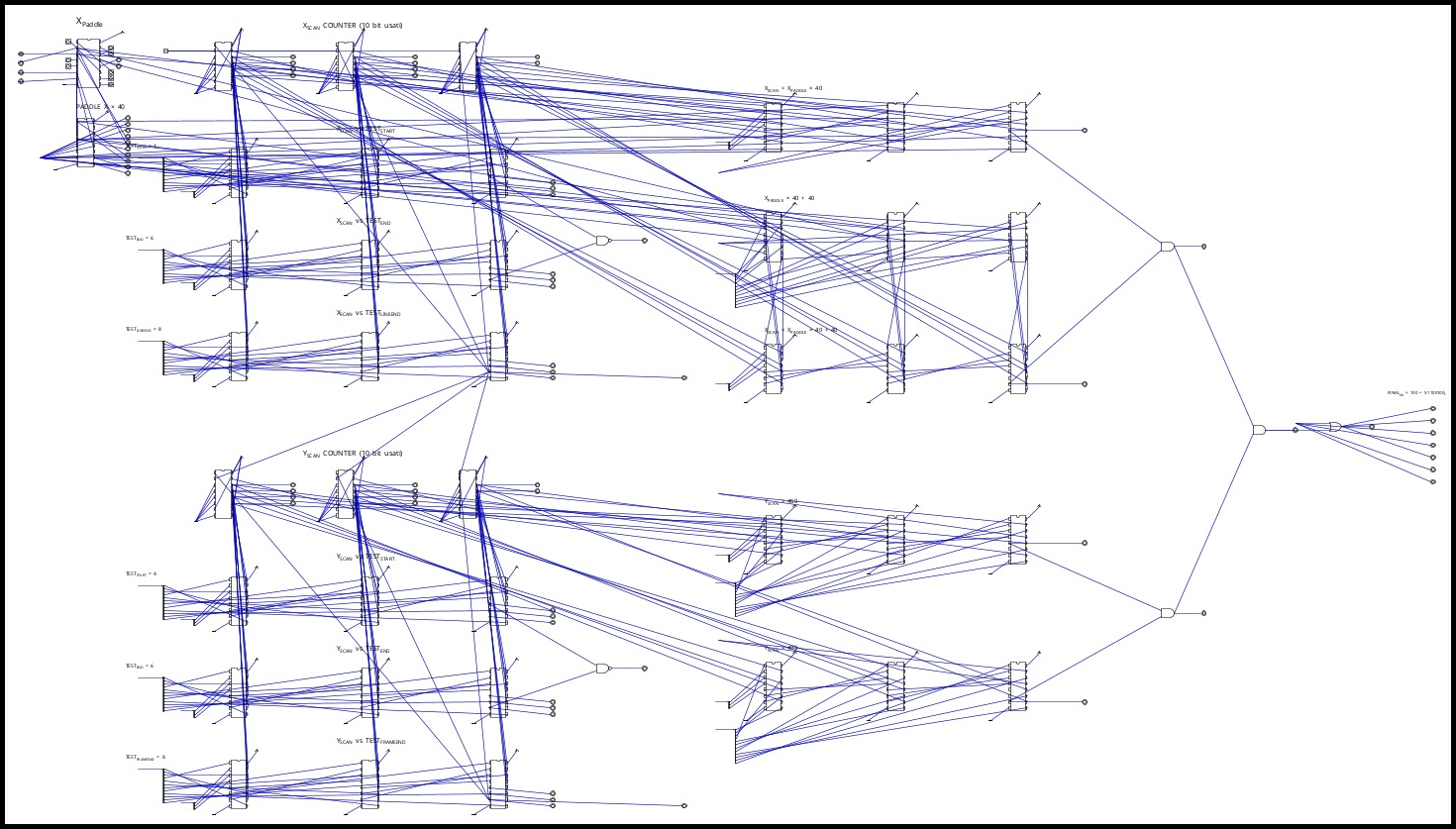

Digital
Costruiamo il circuito e ne verifichiamo la logica.

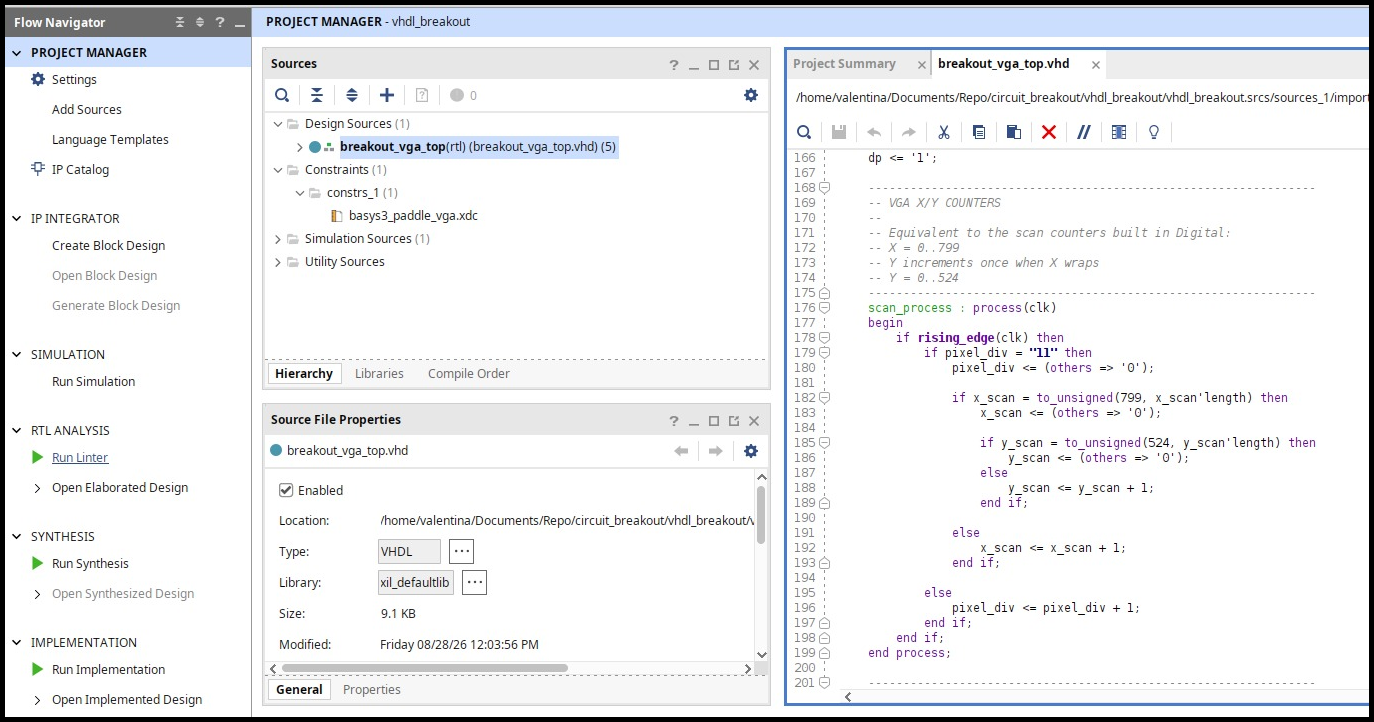

VHDL
Descriviamo l'hardware avendo in mente il circuito.

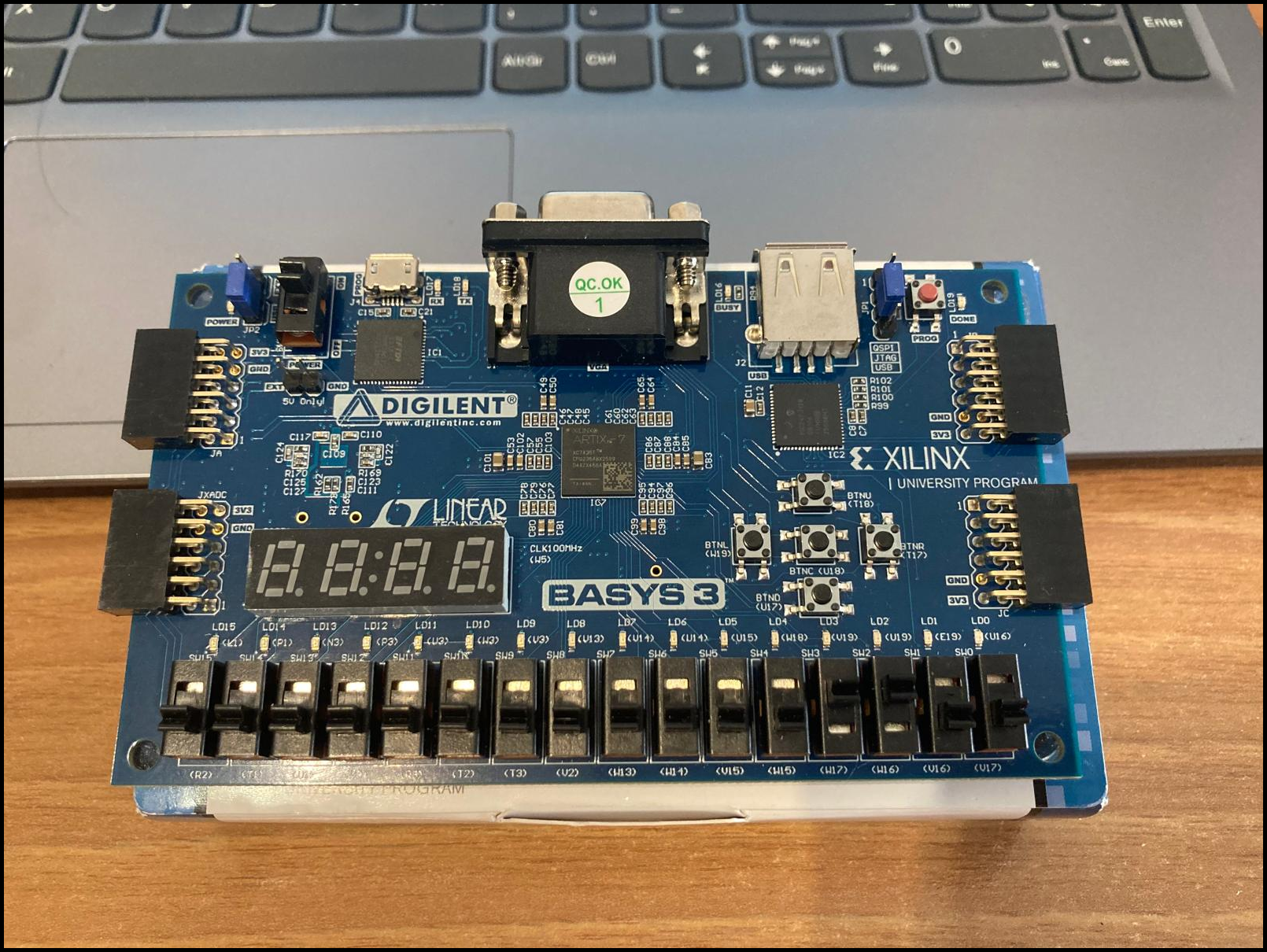

FPGA
Sintesi e implementazione trasformano la descrizione in risorse reali.
Pixel
La logica genera direttamente sincronismi VGA e colore.
02
UN CASO CONCRETO
Il rimbalzo non è una funzione. È un circuito.
Nel software siamo abituati a descrivere il risultato. Qui proviamo invece a identificare gli elementi fisici necessari per produrlo.
PENSIERO SOFTWARE
if (ball_x >= border) {
velocity_x = -velocity_x;
}VS
PENSIERO HARDWARE
STATO ATTUALE
X, Y, Vx, Vy
↓
X, Y, Vx, Vy
DEAD RECKONING
Xnext, Ynext
↓
Xnext, Ynext
COMPARATORI DEI BORDI
≥ / ≤
↓
≥ / ≤
LOGICA DI COLLISIONE
↓
PROSSIMA VELOCITÀ
Vx_next, Vy_next
↓
Vx_next, Vy_next
REGISTRI @ CLOCK
DAL FOGLIO ALLA FPGA
La stessa funzione, quattro forme.
Un’unica logica, quattro rappresentazioni.
Dal primo schema su carta fino all’hardware reale.
→
→
→
VIDEO DI PRESENTAZIONE
Il progetto in due minuti.
Una breve presentazione di Programmable Logic Breakout: l’idea, il metodo di progettazione e il percorso dal circuito pensato su carta fino all’implementazione su FPGA.
▶
VIDEO
Sostituire con embed YouTube non in elenco
1976
BREAKOUT
ARCHEOLOGIA TECNOLOGICA
Un videogioco nato come macchina.
Programmable Logic Breakout torna alla relazione originaria fra regola di gioco, circuito e immagine. Cinquant’anni dopo, una FPGA permette di rileggere quella logica come strumento contemporaneo di progettazione, sperimentazione e comprensione.
2026
FPGA
Valentina Sisini
Progettazione logica · VHDL · sintesi · implementazione FPGA
Francesco Sisini
Progettazione logica · ricerca storico-tecnologica · documentazione
APPROFONDIMENTI
Apri il cofano.
Il sito racconta il progetto. Il repository mostra circuiti, VHDL e implementazione.
